VMware vSAN v6.5-6.7全套下载 – 存储虚拟化软件

VMware vSAN 是一款软件定义的企业存储解决方案，支持超融合基础架构 (Hyper-Converged Infrastructure, HCI) 系统。vSAN 与 VMware vSphere 完全集成在一起，作为 ESXi Hypervisor 内的分布式软件层。

vSAN 可聚合本地数据存储设备或直接连接的数据存储设备，以创建在 vSAN 集群中的所有主机之间共享的单个存储池。混合 vSAN 集群将闪存设备用于缓存并且将磁盘驱动器用于容量。全闪存 vSAN 集群将闪存设备同时用于缓存和容量。vSAN Express Storage Architecture 使用基于 NVMe 的 TLC 闪存设备和高性能网络接口。这些架构可提供用于软件定义的数据中心 (Software-Define Data Center, SDDC) 且经过闪存优化的弹性共享数据存储。

vSAN 无需外部共享存储，并且通过基于存储策略的管理 (Storage Policy-Based Management, SPBM) 简化了存储配置。使用虚拟机 (Virtual Machine, VM) 存储策略，您可以定义存储要求和容量。

VMware vSAN v6.7 新功能

通过 VMware Update Manager 简化 vSAN 升级

vSAN 6.7U1 把 vSAN 的升级工作全部集成到了 VMware Update Manager (VUM) 中，VUM 可以自动检测到网上的更新，下载相关的软件包并升级整个 vSAN 集群。VUM 不仅能够升级 vSphere (含 vSAN) 软件，还能够升级各种驱动软件和 Raid 控制器的固件 (支持 Dell、SuperMicro、Lenovo 和 Fujitsu 等)。

vSAN 集群管理工具 Quickstart

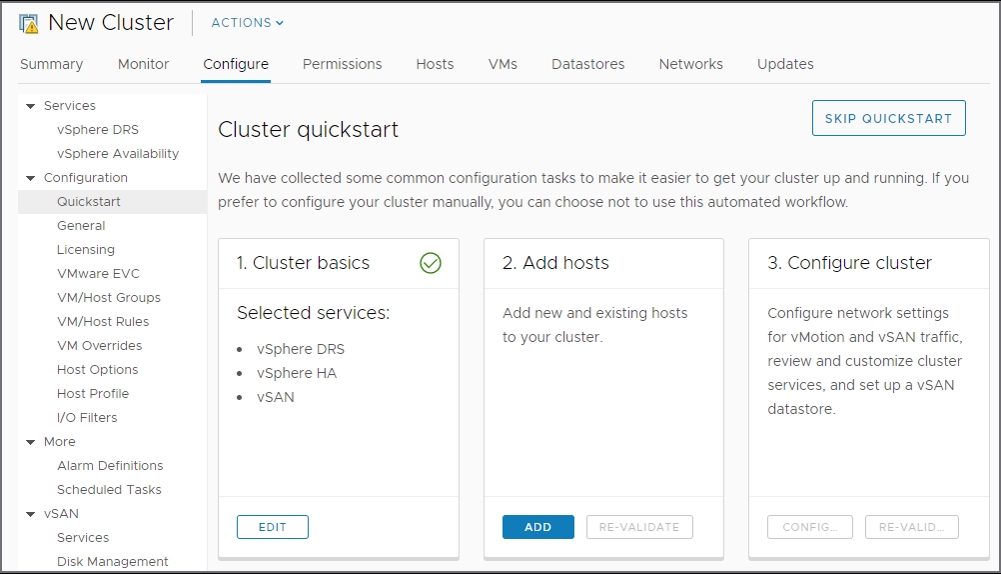

vSAN 6.7U1 在 vCenter 的控制台界面中整合了一个 vSAN 集群的管理工具 Cluster Quickstart，这是一个辅助管理员一步步配置 vSAN 集群的工具。vSAN 6.7 发布的时候还推出了另一个工具 EasyInstall，它是从 VCSA (vCenter Server Appliance) 中调用的，用于简化 vSAN 软件的安装。有了 EasyInstall 和 QuickStart 这两个工具，可以大大简化 vSAN 环境的安装和配置难度，进一步降低了用户部署 vSAN 的难度。Quickstart 具有以下功能：

Cluster Basics：创建并初始化 vSAN 集群，并配置好集群最基本的 DRS (Distributed Resource Scheduler) 和 HA 功能。
Add hosts：当 vSAN 集群需要扩容时，管理员可以利用这一功能向现有的集群中添加服务器，也可以批量添加服务器。
Configures cluster：供管理员对 vSAN 集群的现有配置参数进行修改，例如修改 vMotion 和 vSAN 流量的网络参数，配置新的集群服务等。

容量空间管理

容量空间是 vSAN 管理员日常工作最关心的问题之一了，vSAN 6.7U1 推出了两个新功能来帮助管理员全面了解存储空间使用情况。

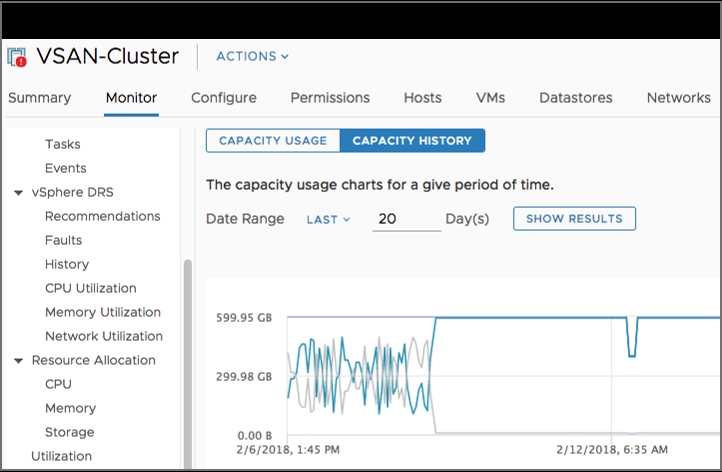

容量历史 (Capacity History) 报告：显示一段时间内的总容量、已用容量和可用容量，以及去重 (Deduplication) 和压缩比的历史记录。
可用容量估算器 (Usable Capacity Estimator)：显示基于所选存储策略条件下剩余的可用容量。

这些功能增强能够更好地帮助管理员全面了解系统容量的状况，帮助他做出正确的决策，从而更轻松、有效地管理 vSAN 环境。

更强大的 PowerCLI 命令集

PowerCLI 是 VMware 提供给系统管理员的一款功能强大的命令行工具，可以书写脚本来自动执行 VMware 软件环境下各种资源的管理。vSAN 6.7U1 进一步增强了 vSAN 的 PowerCLI 命令集，以逐渐取代原来的 RVC (Ruby vSphere Console) 命令接口。PowerCLI 已经被证明了是一个管理 vSAN 环境的有力工具，对于它的增强将有助于进一步提高系统管理的效率。即将推出的 vSAN cmdlet 提高了对以下 vSAN 数据的可见性：

对象组件统计信息
虚拟机对象信息
对象信息
对象统计信息
vSAN 磁盘统计信息
vSAN vmdk 统计信息

回收虚机中释放的空间

vSAN 6.7U1 开始支持虚机操作系统的 Trim/Unmap 指令，以有效地回收不再使用的存储空间。Trim/Unmap 指令是针对 SSD 特有的操作，传统的机械硬盘不需要特别的指令来释放硬盘空间，SSD 的独特工作机制要求用一条特殊的命令来标注已经释放的存储区块，这条指令在 SATA 接口上就是 Trim，在 SCSI 接口上就是 Unmap。现代的操作系统 (Windows Server 2012 或 Windows 8 及更高版本、凡是支持 ext4、xfs、btrfs 文件系统的 Linux) 都能够有效管理 SSD，vSAN 6.7U1 能够完美地配合虚机操作系统发出的 Trim/Unmap 指令，及时回收虚拟 SSD 上释放的空间，从而提高 vSAN 的存储空间使用效率。

优化见证和数据网络

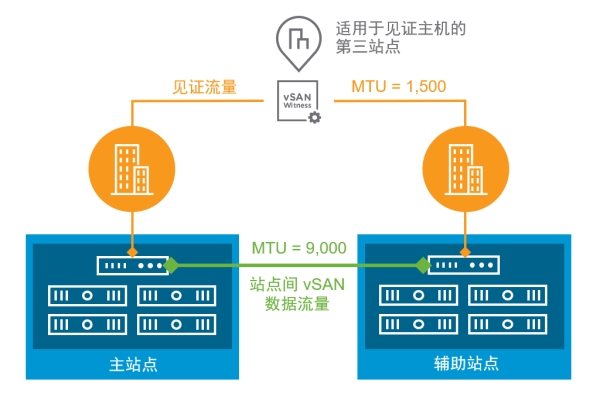

vSAN 6.7 中把见证网络和数据网络分开，以优化两种网络的流量。vSAN 6.7U1 进一步优化了见证网络和数据网络的配置，允许对这两种网络设置不同的最大传输单元 MTU (Maximum Transmit Unit) 值，见证网络只需要使用通常的帧大小来保证网络的简单性，而数据网络可以采用巨型帧来提升数据同步的效率和性能。这样就给用户采用 vSAN 延伸集群提供了更大的灵活性，并且有助减少网络配置相关的问题。

运行状况检查指导和建议

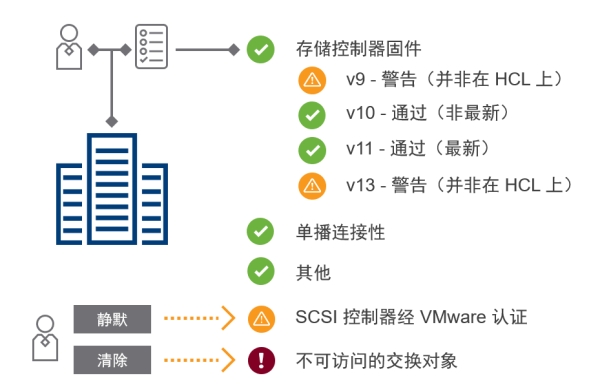

vSAN 6.7U1 提供更加全面的健康检查功能。例如在下图中，对于存储控制器的固件版本检查：v9 版本太旧了，没有满足兼容性要求；v13 版本又太新了，还没有经过兼容性测试，所以这两个版本都没有在 vSAN 的硬件兼容性列表 HCL (Hardware Compatibility List) 上；只有 v10 和 v11 这两个版本是满足兼容性要求的。vSAN 集群的节点之间采用单播方式 (Unicast) 传输数据，vSAN 6.7U1 的健康检查也会对节点间单播通讯的性能进行测试，以保证节点之间的连通性和数据同步性能。

更快速的网络诊断

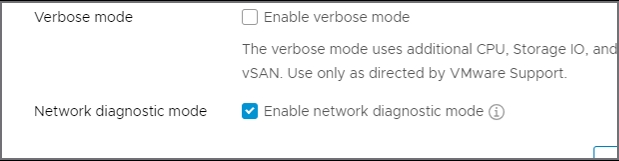

VMware 一直在努力提高解决问题的速度，vSAN 6.6 中推出了 “vSAN Support Insight” 的功能，通过自动收集 vSAN 环境中的各种监控数据来帮助 VMware 产品支持团队 GSS 快速定位故障和排错。vSAN 6.7U1 持续这方面的努力，提供了更深度和更细粒度的图表，并且能够收集关键的网络诊断数据，这些功能使得 GSS 团队能够获得更多的诊断数据来排查故障。下图所示的“Network Diagnostics Mode”就是新增的辅助诊断功能之一，它能够以每秒一次的频率采集网络性能数据，采集到的数据会通过“vSAN Support Insight”传给 GSS 工程师。这项功能会在运行24小时后自动关闭，用户也可以选择在任何时间点关闭这一开关。

安装部署

1. 实验环境的规划与磁盘拓扑设计

在构建实验环境之前，必须对磁盘拓扑进行详细设计。磁盘拓扑设计直接影响实验环境的性能与稳定性。以下是磁盘拓扑设计的几个关键点：

1.1 服务器硬件配置

服务器硬件配置是实验环境构建的基础。以下是硬件配置的几个关键点：

内存配置：建议配置16GB或更高内存，以支持多个虚拟机的运行。
CPU配置：建议配置4核或更高CPU，以确保虚拟机的性能。
存储配置：建议配置SSD与HDD的组合，以实现性能与容量的平衡。

1.2 磁盘拓扑设计

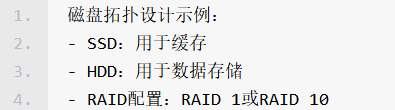

磁盘拓扑设计需要考虑存储的性能与冗余。以下是一个简单的磁盘拓扑设计示例：

1.3 时序图：实验环境构建流程

以下是实验环境构建的时序图：

2. 使用VCSA部署vCenter Server

VCSA（vCenter Server Appliance）是VMware vCenter Server的虚拟化版本。以下是VCSA部署的详细步骤：

2.1 VCSA部署步骤

下载VCSA镜像：从VMware官方网站下载VCSA镜像。
配置虚拟机：创建一个虚拟机，并将VCSA镜像挂载到虚拟机。
运行安装向导：启动虚拟机，运行VCSA安装向导。
配置网络与存储：在安装向导中配置网络与存储。

2.2 示例代码：VCSA部署命令

以下是VCSA部署的命令示例：

# 启动VCSA安装向导
./vcsa-deploy install --accept-eula --no-ssl-certificate-verification \
--target-address vcsa.example.com --deployment-size small \
--password-file password.txt

3. 构建实验环境的方法

实验环境的构建需要综合考虑硬件、网络与存储的配置。以下是构建实验环境的几个关键点：

3.1 网络环境配置

网络环境配置是实验环境构建的重要环节。以下是网络环境配置的几个关键点：

虚拟网络：创建一个虚拟网络，用于虚拟机的通信。
IP地址分配：为每台虚拟机分配一个唯一的IP地址。

3.2 示例代码：网络配置命令

以下是网络配置的命令示例：

# 配置虚拟网络
esxcli network vswitch standard add -v vSwitch0
esxcli network vswitch standard portgroup add -p VM Network -v vSwitch0

4. 信任vCenter根证书的方法

在实验环境构建过程中，需要信任vCenter的根证书。以下是信任根证书的详细步骤：

4.1 信任根证书步骤

导出根证书：从vCenter服务器导出根证书。
导入根证书：将根证书导入到客户端。

4.2 示例代码：信任根证书命令

以下是信任根证书的命令示例：

# 导出根证书
openssl s_client -connect vcsa.example.com:443 -showcerts </dev/null 2>/dev/null | \
openssl x509 -outform PEM > vcsa-root-ca.crt

# 导入根证书
certutil -addstore -f "Root" vcsa-root-ca.crt

5. ESXi与vCenter许可证分配方法

许可证分配是实验环境构建的重要环节。以下是许可证分配的几个关键点：

5.1 许可证分配步骤

购买许可证：从VMware官方网站购买许可证。
导入许可证：将许可证导入到vCenter服务器。
分配许可证：将许可证分配到每台ESXi主机。

5.2 示例代码：许可证分配命令

以下是许可证分配的命令示例：

# 导入许可证
vim-cmd hostsvc/license/import /path/to/license.key

# 分配许可证
vim-cmd hostsvc/license/assign <host-id> <license-key>

6. 配置witness server虚拟机随ESXi主机启动

witness server虚拟机的启动配置是实验环境构建的重要环节。以下是配置witness server虚拟机随ESXi主机启动的详细步骤：

6.1 配置步骤

创建witness server虚拟机：在ESXi主机上创建一个witness server虚拟机。
配置启动选项：在虚拟机的启动选项中，配置随ESXi主机启动。

6.2 示例代码：启动配置命令

以下是启动配置的命令示例：

# 配置虚拟机随主机启动
vim-cmd vmsvc/power.on <vm-id> --start-with-host

7. 创建伪散网络环境的操作方法

伪散网络环境的创建需要考虑网络拓扑与IP地址分配。以下是创建伪散网络环境的几个关键点：

7.1 网络拓扑设计

伪散网络环境的网络拓扑设计需要考虑虚拟机的通信与隔离。以下是一个简单的网络拓扑设计示例：

网络拓扑设计示例：
- 网络1：用于虚拟机通信
- 网络2：用于管理通信
- 网络3：用于存储通信

7.2 示例代码：网络环境配置命令

以下是网络环境配置的命令示例：

# 配置伪散网络
esxcli network vswitch standard add -v vSwitch1
esxcli network vswitch standard portgroup add -p VM Network1 -v vSwitch1

8. 常见问题与解答

问题	答案
Q1: 如何检查VCSA部署状态？	使用命令`vim-cmd hostsvc/license/list`检查VCSA部署状态。
Q2: 如何导出vCenter根证书？	使用命令`openssl s_client -connect vcsa.example.com:443 -showcerts`导出vCenter根证书。
Q3: 如何分配ESXi许可证？	使用命令`vim-cmd hostsvc/license/assign <host-id> <license-key>`分配ESXi许可证。
Q4: 如何配置witness server随主机启动？	使用命令`vim-cmd vmsvc/power.on <vm-id> --start-with-host`配置witness server随主机启动。
Q5: 如何创建伪散网络环境？	使用命令`esxcli network vswitch standard add -v vSwitch1`创建伪散网络环境。

9. 相似概念对比

以下是实验环境构建中相似概念的对比：

概念	描述	区别
VCSA	vCenter Server Appliance	VCSA是vCenter Server的虚拟化版本，部署更灵活。
ESXi	VMware ESXi	ESXi是VMware的虚拟化平台，用于运行虚拟机。
witness server	仲裁服务器	witness server用于在集群中提供仲裁功能，确保数据一致性。
