‌VMware Cloud Foundation‌（VCF）是一个云平台，旨在高效管理虚拟机和容器工作负载，同时为本地部署的全栈超融合基础设施（HCI）提供云的优势。VCF通过集成vSphere和vSAN，以及其他关键组件，如NSX网络虚拟化平台，提供了一个统一的软件定义数据中心（SDDC）解决方案。包含了计算 (vSphere)、存储 (vSAN) 和网络 (NSX) 虚拟化方案和云管平台 (Aria)，帮助用户实现数据中心资源的池化管理和云化调度，是用户搭建企业级云平台的理想选择。

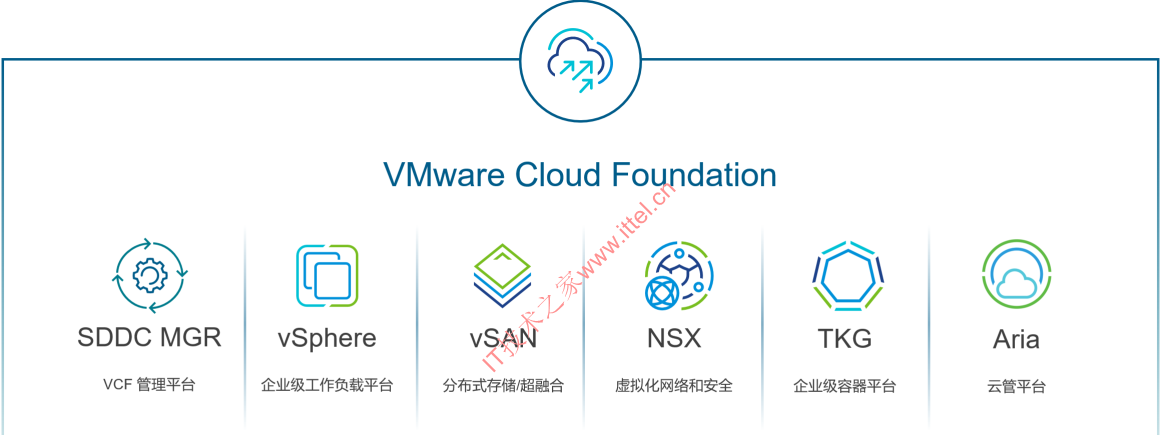

一、产品组件

核心组件

• Cloud Builder，执行 VCF 解决方案的自动化部署工具。
• SDDC Manger，执行整个 VCF 系统的软硬件生命周期管理。
• vSphere（包括 ESXi 和 vCenter），虚拟化服务器CPU、存储和网络等计算资源。
• vSAN，聚合服务器本地磁盘并存储池化的 HCI 超融合解决方案。
• NSX（Networking），通过软件来实现传统数据中心网络（Routing&Switching）设备相关功能。
• Aria Suite（以前叫 vRealize），执行整个 VCF 云计算平台运维和监控管理的解决方案。

扩展组件

• HCX，将 KVM/Hyper-V 工作负载迁移 至 vSphere 环境或者从其他 vSphere 环境迁移至 VCF 环境。
• NSX（Firewall），通过软件来实现传统数据中心安全设备相关功能，如分布式防火墙 Distributed Firewall（DFW）。
• Data Service Manager（DSM），用于数据库（PostgreSQL 和 MySQL）的自动化部署和监控管理。
• Avi Load Balancer（ALB），通过软件来实现传统数据中心中负载均衡器的功能。
• VMware Live Recovery（VLR），针对数据中心灾难的数据备份和恢复的解决方案。
• VMware Tanzu，用于在 vSphere 环境中运行 Kubernetes 工作负载的解决方案。
• VMware Private AI Foundation，用于在 vSphere 环境中运行 AI/ML 工作负载的解决方案。

VMware Cloud Foundation 众多组件中大多都可以是独立的解决方案，而 SDDC Manager 是 VCF 解决方案中专有的管理组件，它是连接其他虚拟化产品并构成 SDDC 的关键核心。

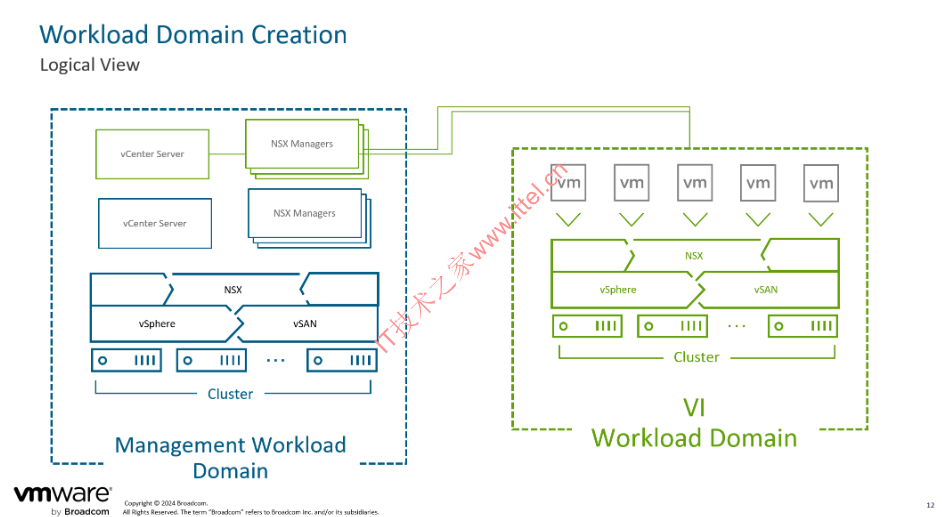

二、逻辑架构

VMware Cloud Foundation 中根据其组件所组成的功能和用途定义了工作负载域（Workload Domain），注意这里的“域”与 DNS 中的域没有关系，而是一种功能和用途的划分。其中包含两种类型的工作负载域，这在前期规划部署以及后期使用管理 VCF 时需要特别注重的地方。

• 管理工作负载域（Management Workload Domain）

这是由 VMware Cloud Builder 工具在初始构建 VCF 时所部署的一种工作负载域，最初至少由 4 台 ESXi 主机所组成最基本的计算单元，通过 Cloud Builder 工具进行构建后，最终会形成一个由 vSphere + vSAN（必选） + NSX Manager + SDDC Manager + Aria Suite 等组件所组成的管理域，这个管理工作负载域主要用于放置 VCF 管理相关组件的虚拟机。一个 VCF 实例中通常只有一个管理域，而一个管理域中可以有一个或多个 vSphere 集群。

• 虚拟基础架构工作负载域 （VI Workload Domain）

虚拟基础架构（Virtual Infrastructure）工作负载域主要用于放置真正的用于生产业务的虚拟机，通常这种工作负载域是在构建完管理域以后才进行配置的，最初至少由 3 台 ESXi 主机所组成最基本的计算单元，通过 SDDC Manager 进行配置后，最终会包含一个由 vSphere + vSAN（可选） + NSX Manager 组件所组成的 VI 域。一个 VCF 实例中可以有一个或多个 VI 域，而一个 VI 域中可以有一个或多个 vSphere 集群。

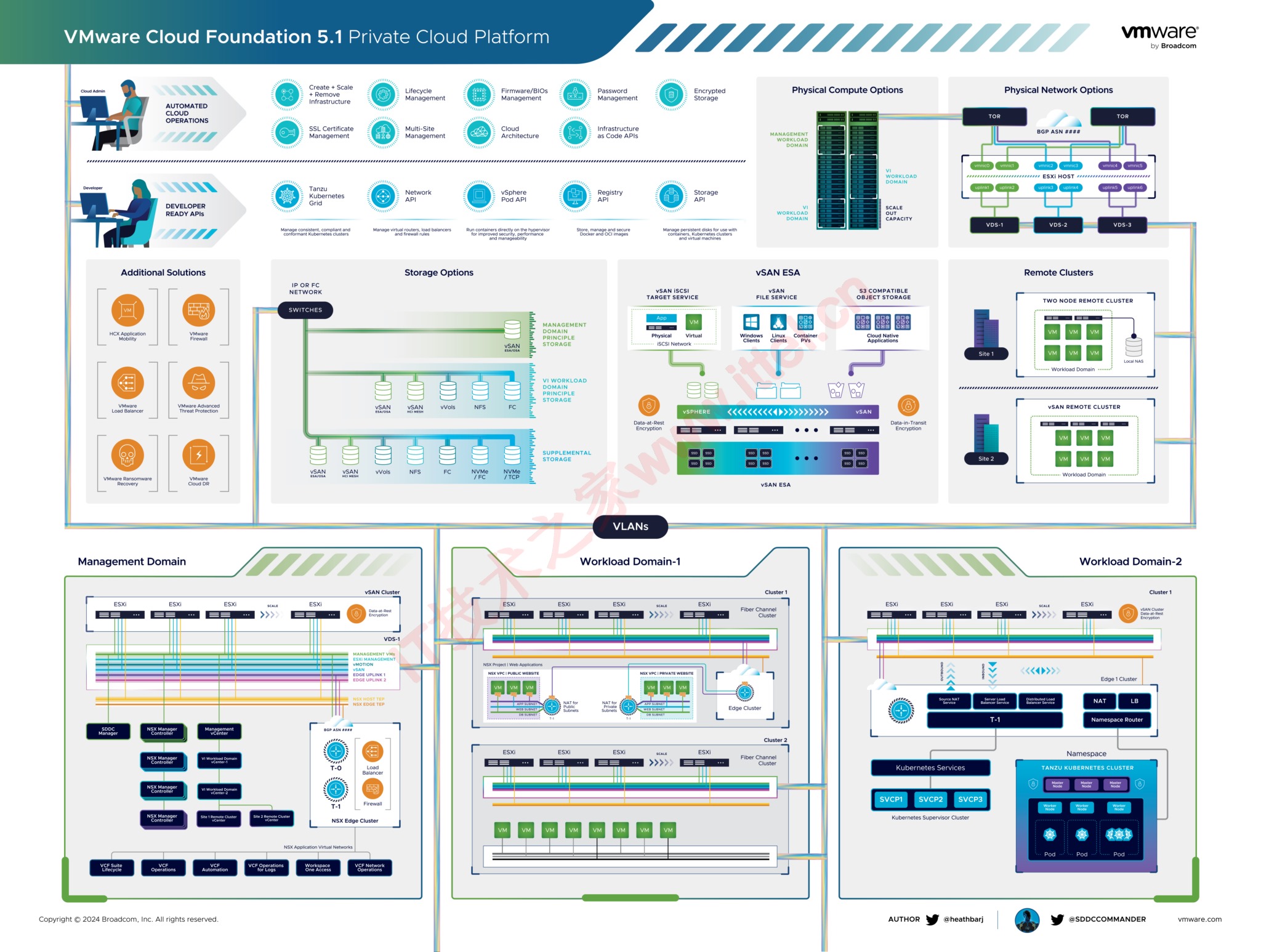

VCF 工作原理图

VMware Cloud Foundation 5.1物料清单 (BOM)

• VMware Cloud Foundation 5.2物料清单 (BOM)

相关文件下载

VMware Cloud Foundation 5.1下载

包含以下文件：

• VMware Cloud Builder
  Name: VMware-Cloud-Builder-5.1.0.0-22688368_OVF10.ova
  File Size: 29.48 GB
  Last Updated: Feb 23, 2024 12.00AM
  SHA256SUM: f7ea29d4f453ae7f6b03e8214b84e76dd1b935d577a580dc712d5e21b3e3103f
• Cloud Builder Deployment Parameter Guide
  Name: vcf-ems-deployment-parameter.xlsx
  File Size: 81.04 KB
  Last Updated: Feb 23, 2024 12.00AM
  SHA256SUM: 642f5624db9d62501e36515341661d0aebfc8e7ca856bb2461ca8e44d425b78b
• Cloud Builder Deployment Parameter Guide for VxRail
  Name: vcf-vxrail-deployment-parameter.xlsx
  File Size: 74.45 KB
  Last Updated: Feb 23, 2024 12.00AM
  SHA256SUM: 9d96cc3ef1af8ed0244be7566b9660180ed3e635f6e420c9f2d468b8764f4404

VMware Cloud Foundation 5.1.0 Tools

• Bundle Transfer Utility
  Name: lcm-tools-prod.tar.gz
  File Size: 311.4 MB
  Last Updated: Jul 23, 2024 04.30AM
  SHA256SUM: fda95599e40556a75a624c3ac4baf89847c4070b52d1ac626e8f7de2ceda719e
• VMware Cloud Foundation SDDC Manager Appliance
  Name: VCF-SDDC-Manager-Appliance-5.1.0.0-22688368.ova
  File Size: 3.65 GB
  Last Updated: Nov 07, 2023 12.00AM
  SHA256SUM: ce0d5a9176249ae03dd0a17203936226d6bdb476b0fd096b7fa04fcc73d6ecfe
• Async Patch Tool
  Name: vcf-async-patch-tool-1.2.0.0.tar.gz
  File Size: 311.28 MB
  Last Updated: Jul 21, 2024 11.49PM
  SHA256SUM: c8a1b9e801436ddc6e8c15025b92877839398cac045f53adcae23f00457a7723

VMware Cloud Foundation 5.2下载
