K2P 加USB 3.0，我是加在这个位置的。。。【大功告成】

作者: 无欢不爱发布: 2018年7月6日 3评论

从一开始就觉得背面的重置键比较少用，而我又不想USB口开在两边，开在复位键上又显得太挤了，所以就决定了移走复位键，用这个位置加个USB囗
上图

复位键改在主板下面，需要用的时候在底部散热孔（自己记着位置）用牙签捅一下就可以了。

先在PCB板上贴上粘性强的绝缘胶布（我用的是醋酸胶布），然后胶布上面加一点AB胶把复位键粘上去，

这样的好处是方便移位拆除，位置不对的话可直接撕掉胶布即可。

开孔工具，小型充电钻，2mm 3mm 5mm钻头，四方锉刀，扁平锉刀。

下图USB口（当时忘了拍照）最下面的黑点是原来复位键的孔，上面加钻2个5mm的孔，

钻孔先由小至大，这样比较易控制，我是先钻2mm>3mm>5mm，钻时控制转速不要太快，

然后就会出现下图那个样子，最后分别用两把锉刀修正至大小合适。

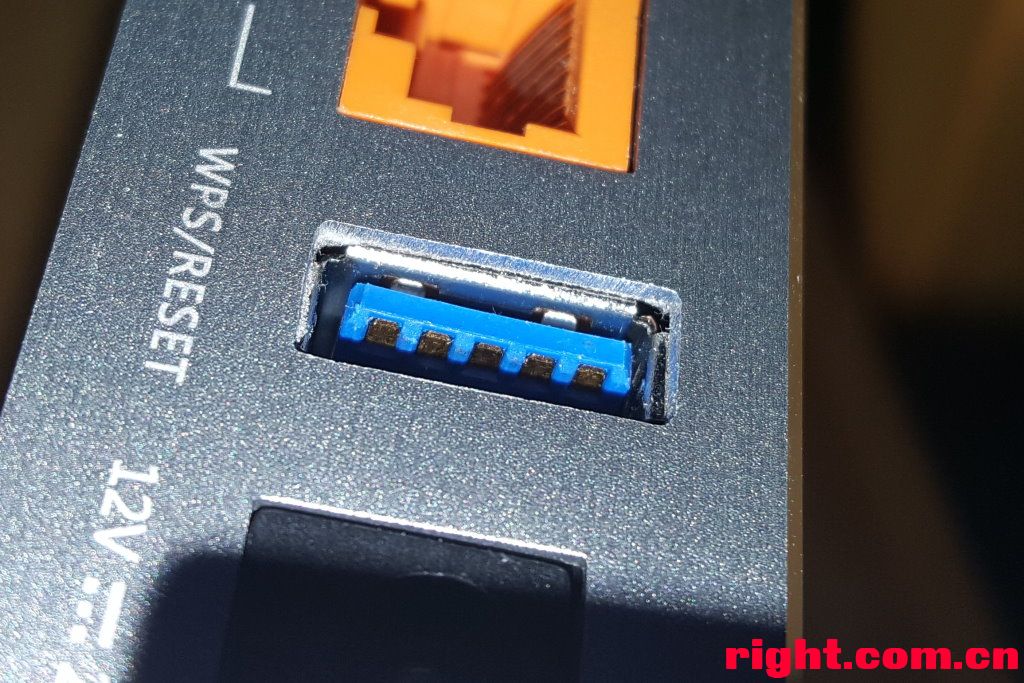

来一张高清的（我支持斐讯工程师设计，外壳对内绝缘，所以USB囗接触外壳位置贴上绝缘胶布）

应该看到了用手锉的痕迹了。。。金属壳内的塑料是怎样去除的？很简单，用烙铁！
用烙铁围着USB口划大一圈（2mm-3mm），就能轻松除去。

其实只要细心一点，开这个口并不难，反而难的是取下复位键，因为复位键4脚都是接地的，
即是说面积很大散热很快，如果工具不够齐全，只有烙铁，就会比较难取下来，我当时身边就只有一把烙铁。。。堆锡堆了很久。。。

USB口我是这样固定的，用旧电源内拆下的散热片两只铜脚，焊在原来复位键的地方，刚好夹着USB囗

线材我是用N年前的NOKIA数据线，线带有屏蔽网。

先在USB母座焊接上所需要的线

散热片拆下的铜脚就是焊接在这个地方，刚好夹着USB母座，再在铜片和母座之间加锡就可以固定

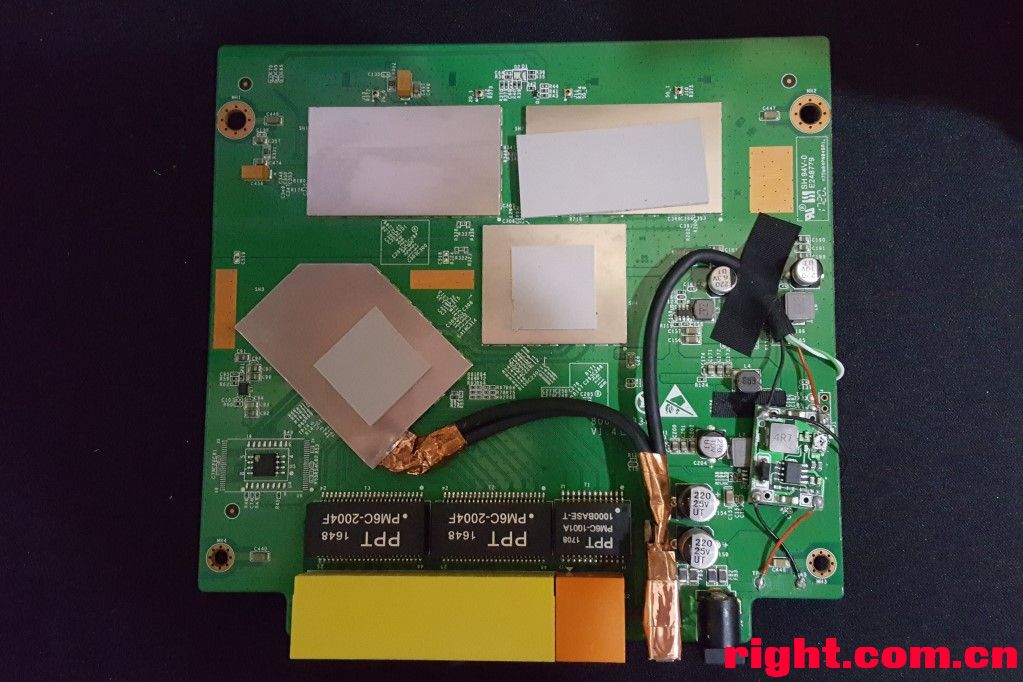

下图看到的是已经接好的样子，线材两端金色的是双导铜箔胶带，用于增强屏蔽效果。

焊接上TP5 6 7 8，我没有剪下K2P自带的屏蔽框（TP5 6各自串上0.1uf无极性贴片电容，我是串在铜箔胶带内）

大功告成！

鉴于最近出现大量（红砖），在此提醒各位同学刷机有风险，硬改风险更高！

2017/7/11

早几天改了K2P闪存和内存，其间突然想到一个方法，是给自己多一个选择！

tao2tina，如果您要查看本帖隐藏内容请回复

USB2.0 USB3.0速度测试，请看这里 http://www.right.com.cn/forum/thread-219726-1-1.html

改32MB闪存+512MB内存，请看这里 http://www.right.com.cn/forum/thread-221307-1-1.html

最后附上USB3.0母座接线图
