Altium Designer 是由Altium公司推出的一款功能强大的专业的整的端到端电子印刷电路板设计环境，适用于电子印刷电路板设计。可以编辑原理图并在同一软件应用程序中布置印刷电路板。您还可以在同一环境中创建组件，配置各种输出文件，甚至可以打开ASCII输出。Altium Designer使您能够利用最高效，最协作的PCB设计环境将您的想法变为现实。

Altium Designer 24.6 新功能

PCB设计改进

• 要在“孔尺寸编辑器”（Hole Size Editor） 模式下更新 PCB 面板中的钻孔符号数据，请在此模式下在面板的某个区域内单击鼠标右键，然后选择“刷新”（Refresh） 命令。
• 要更新钻取表中的钻取符号数据，请在选择钻取表时，单击“属性”面板的“操作”区域中的“刷新”按钮。

3D-MID 设计改进

• 支持封装中的填充和区域
  当封装不仅包含标准焊盘，还包含实体区域和/或填充物时，增加了对将组件放置到基板上的支持。这使您能够将具有更复杂形状的组件放置在基板上，包括射频形状（例如天线）。
• 支持沿“自然”线路布线
  通过使用新的“UV”平面类型作为对齐网格，增加了在 3D 基板表面上沿更“自然”线条布线的功能。UV平面不是使用传统的XYZ平面生成的更刚性的网格，而是基于基板表面生成的网格，从而提供遵循基板曲线的更自然的网格线。
  如果在 3D-MID 文档的设计空间中未选择任何对象，请从“属性”面板的“对齐”网格区域的“平面类型”下拉列表中选择“UV”以选择新的平面类型。

• 能够覆盖捕捉优先级
  添加了覆盖捕捉优先级的功能，从而可以在与现有迹线进行路由时捕捉到网格，而不是到该迹线的中心线。使用活动栏上的“捕捉对象”按钮 （） 访问捕捉优先级控件。

数据管理改进

• 添加了在发布时保留生命周期状态的功能
  添加了从组件编辑器（在“单个组件编辑”或“批量组件编辑”模式下）在连接的工作区中发布到新修订版本时保留组件当前生命周期状态的功能。重新发布时，通过“编辑修订”对话框中的新选项“保留生命周期状态（不推荐）”提供控制。
• 在制造商零件搜索面板中添加了收藏夹筛选器

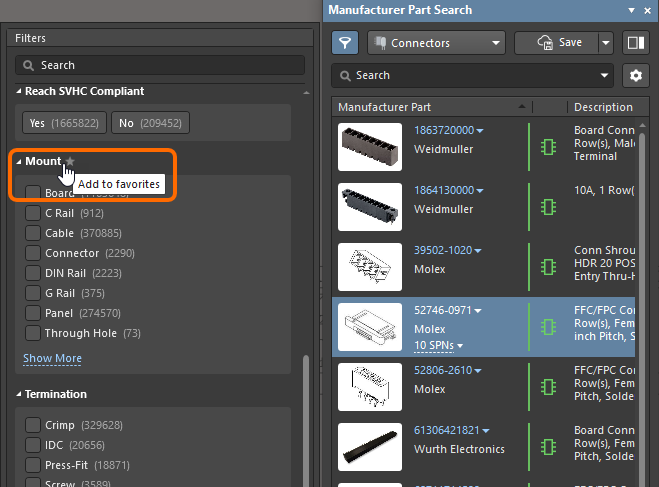

  “制造商零件搜索”面板中添加了“收藏夹过滤器”功能，允许您选择某些参数类型作为收藏夹。选择后，它们将移动到当前组件类别的列表顶部。若要选择收藏夹，请将鼠标悬停在参数筛选器名称的右侧，然后单击星形图标。收藏夹过滤器设置适用于各个组件类别并保存。

导入/导出改进

• KiCad 导入器改进
  现在，您可以将使用KiCad 7版或8版软件创建的KiCad设计导入Altium Designer。
• Ansys EDB Exporter改进
  将PCB导出为Ansys EDB格式时，现在支持网络类和差分对，并且现在禁用平面层的“负”属性。
• 将 SiSoft 更名为 MathWorks
  根据外部品牌重塑，SiSoft在整个UI中被MathWorks取代（在PCB编辑器的“文件”»“导出”主菜单中，在OutJob文件中的“添加新的导出输出”菜单中，“扩展和更新”视图的“配置平台”页面上的导出器，以及Altium Designer安装向导）。

Altium Designer v24.6.1安装教程

1、打开install,运行Installer.Exe，选择中文

2、选择安装目录，安装

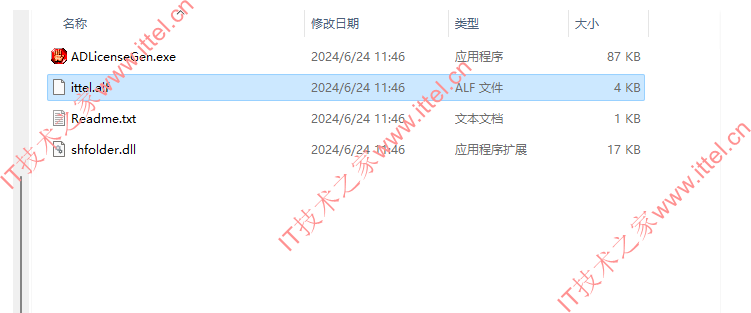

3、安装完成后不要运行，打开tercel文件夹，复制shfolder.dll到软件安装目录

默认路径：C:\Program Files\Altium\AD24

4、运行软件，下拉箭头选择Add standlone license file

5、指向tercel文件夹下的 ittel.alf文件

6、激活成功

中文设置方法

• 点击右上角小齿轮，选择General——>general——>勾选use localized resources

• 重新运行即是中文版，哎就很棒
