Altium Designer 是由Altium公司推出的一款功能强大的专业的整的端到端电子印刷电路板设计环境,适用于电子印刷电路板设计。可以编辑原理图并在同一软件应用程序中布置印刷电路板,还可以在同一环境中创建组件,配置各种输出文件,甚至可以打开ASCII输出。Altium Designer使您能够利用最高效,最协作的PCB设计环境将您的想法变为现实。
目录
Altium Designer 25 新功能
PCB设计改进
所有布线转角样式的导线环路移除
导线环路自动移除功能现在适用于布线的所有转角样式。
自动调整流程对话框UI更新
更新了Auto Tuning Process对话框中的术语,以在进行自动长度调整配置时,更好地反映控制操作:
- 模式->调整目标
- 手风琴->最小/最大/组匹配
- 锯齿->配对内匹配
约束管理器的改进
用于导入和导出约束和约束集的单个命令

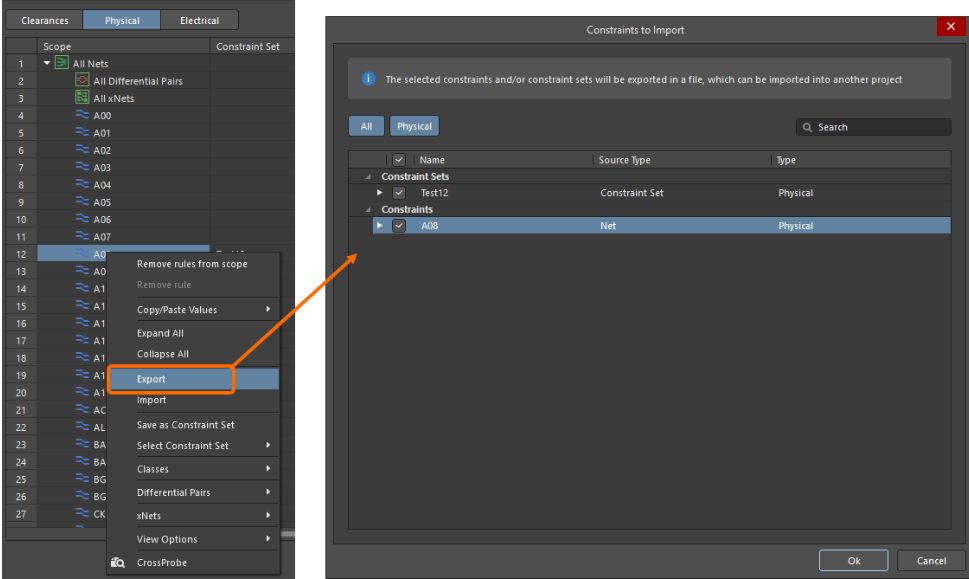

可以使用右键单击菜单上的 “导出”和“导入”命令来导入和导出约束和约束集。
选择“导出”后,将打开“要导入的约束”对话框,您可以在其中选择将哪些约束/约束集导出到文件中*.CstrDot
,以便稍后将其导入到另一个项目中。单击“确定”后,将打开标准文件资源管理器对话框,您可以在其中命名并保存约束/约束集。该文件将以扩展名导出*.CstrDot
,然后可以导入到另一个设计中。
导入指令后创建高级规则
对于添加到参数集指令中但未在物理视图和电气视图中显示的规则,当从 PCB 访问约束管理器时,这些规则将自动创建为所有规则视图中显示的高级规则。高级规则是在完成导入指令或从旧规则管理系统迁移以及后续从原理图到 PCB 的 ECO 后创建的。
引线键合改进
“查找相似对象”对话框中的引线键合属性

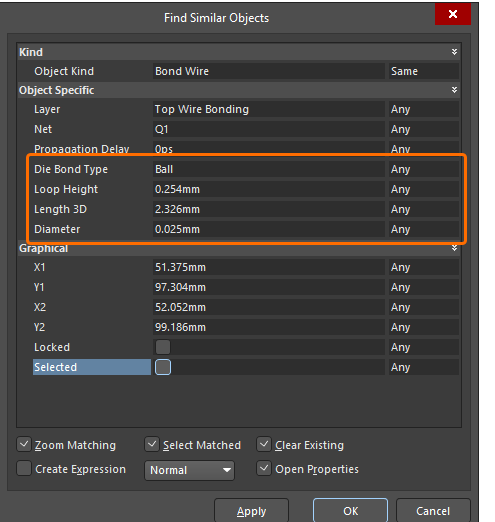

“查找相似对象”对话框在键合线方面得到了改进。该对话框现在包含以下特定于对象的参数:
- 芯片键合类型
- 循环高度
- 长度3D
- 直径
数据管理改进
适用于使用位置功能的设计变量支持

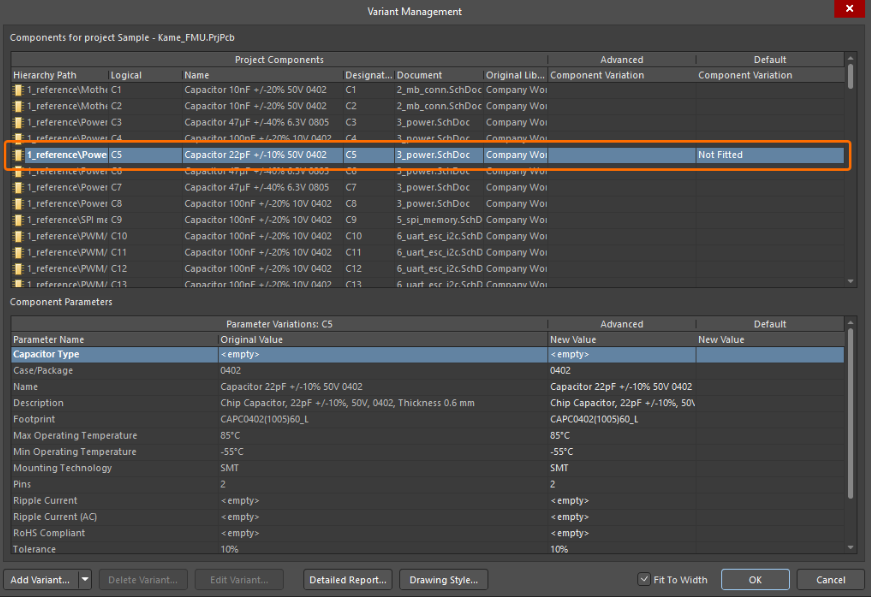

在Components面板的Where Used功能中,添加了对设计变量的支持。如果通过Altium 365 Workspace放置的元件并非存在于Workspace项目的所有变量中,则Components面板Details窗格的Where Used区域中的项目入口处将显示使用该元件的变量数量和该项目的变量总数,以及使用该元件的变量列表。
复制后保留原始模型的功能

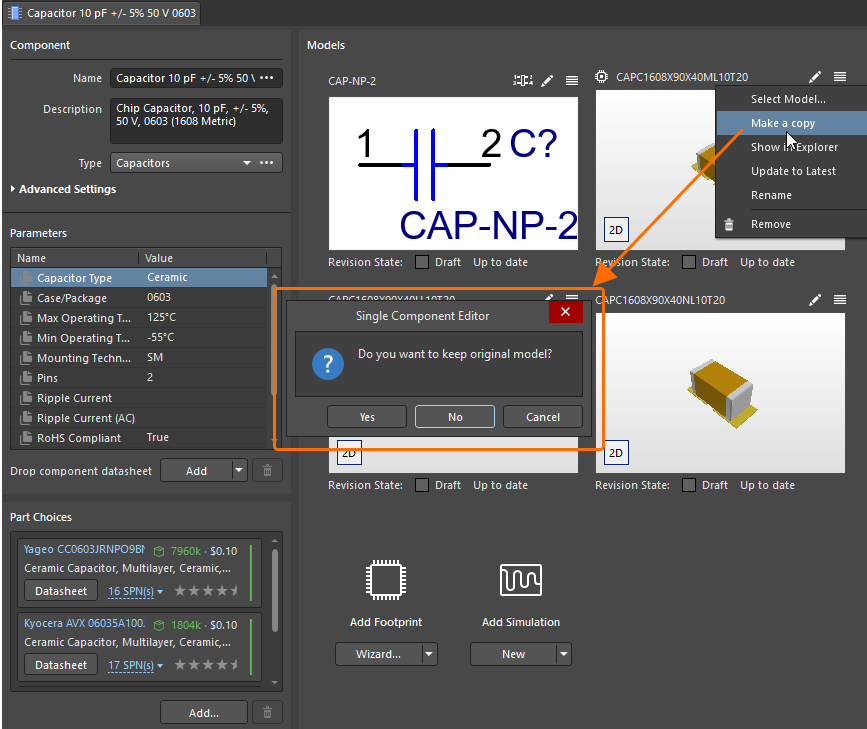

在Component编辑器中Single Component Editing模式下编辑Workspace元件并创建封装模型的副本时,现在可以选择是保留原始模型和副本,还是用副本替换原始模型。
为复制的模型添加前缀

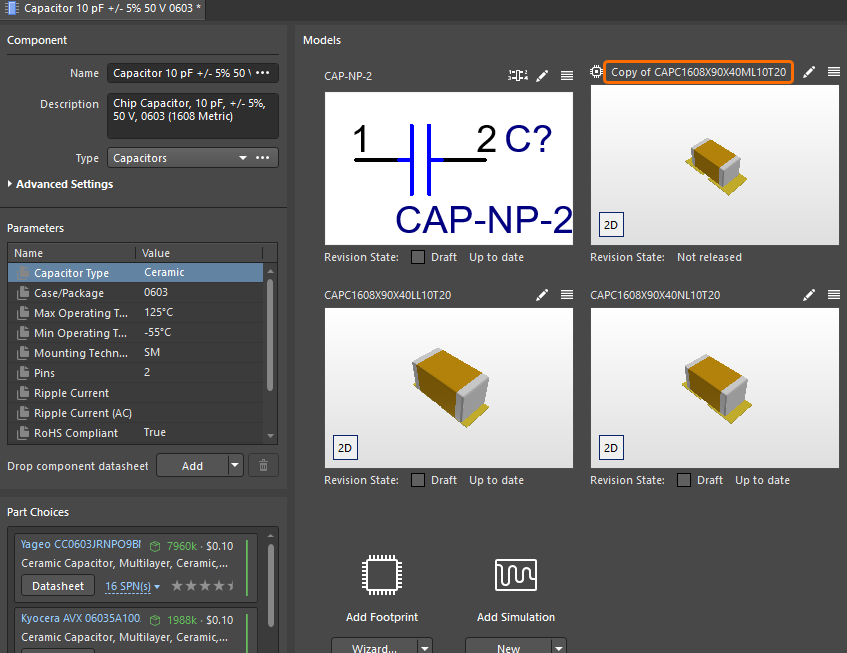

当在Component编辑器中Single Component Editing模式下编辑Workspace元件并创建符号或封装模型的副本时,复制模型的名称现在将被赋予前缀Copy of。
Altium Designer v25.1.2安装教程

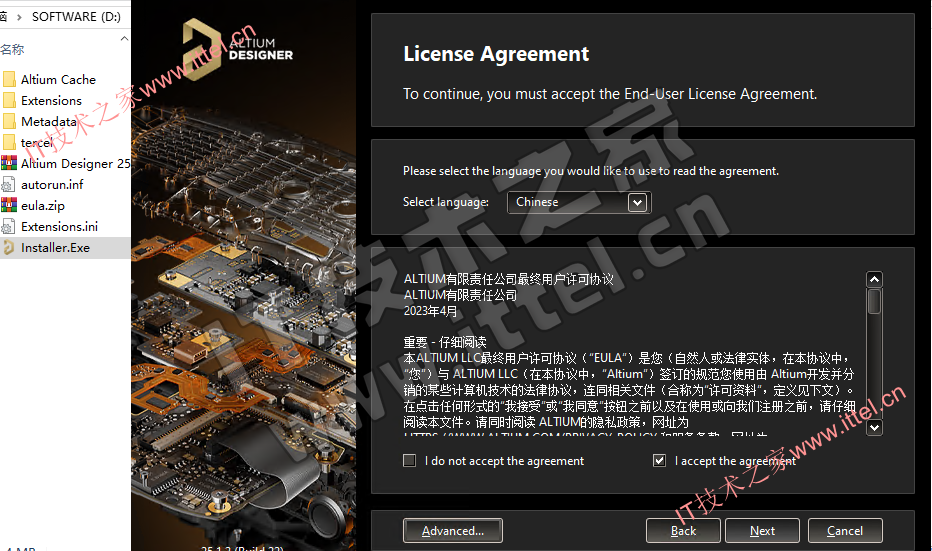

1、打运行Installer.Exe,选择中文
2、下一步

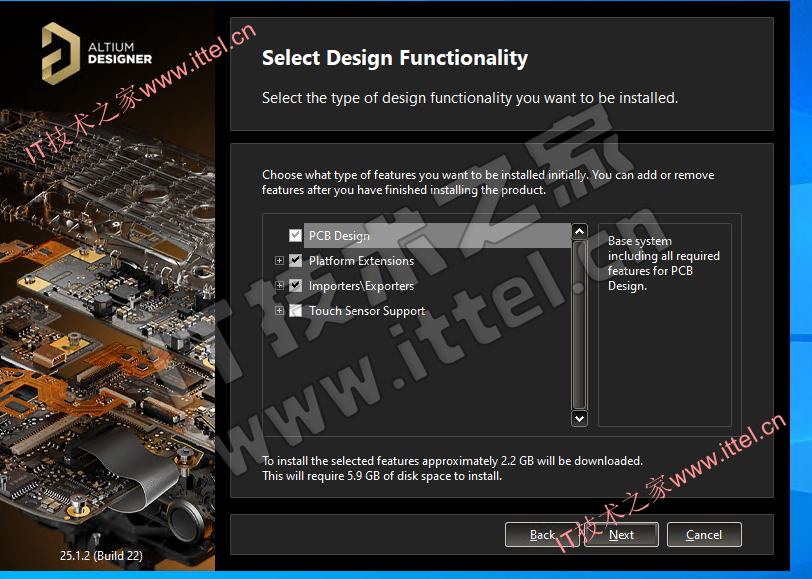

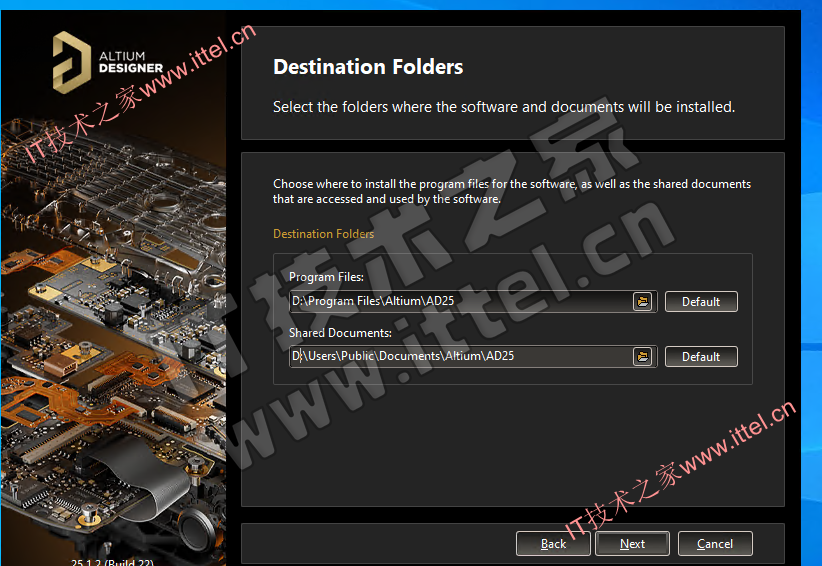

3、选择安装目录,安装

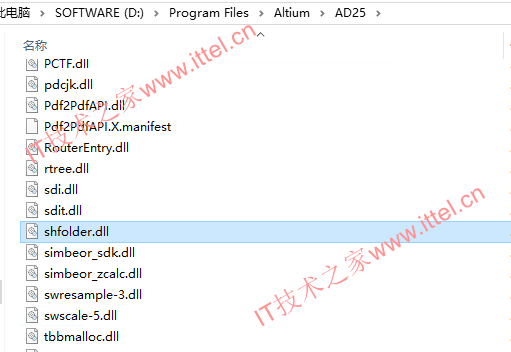

4、安装完成后不要运行,打开tercel文件夹,复制shfolder.dll到软件安装目录
默认路径:C:\Program Files\Altium\AD25

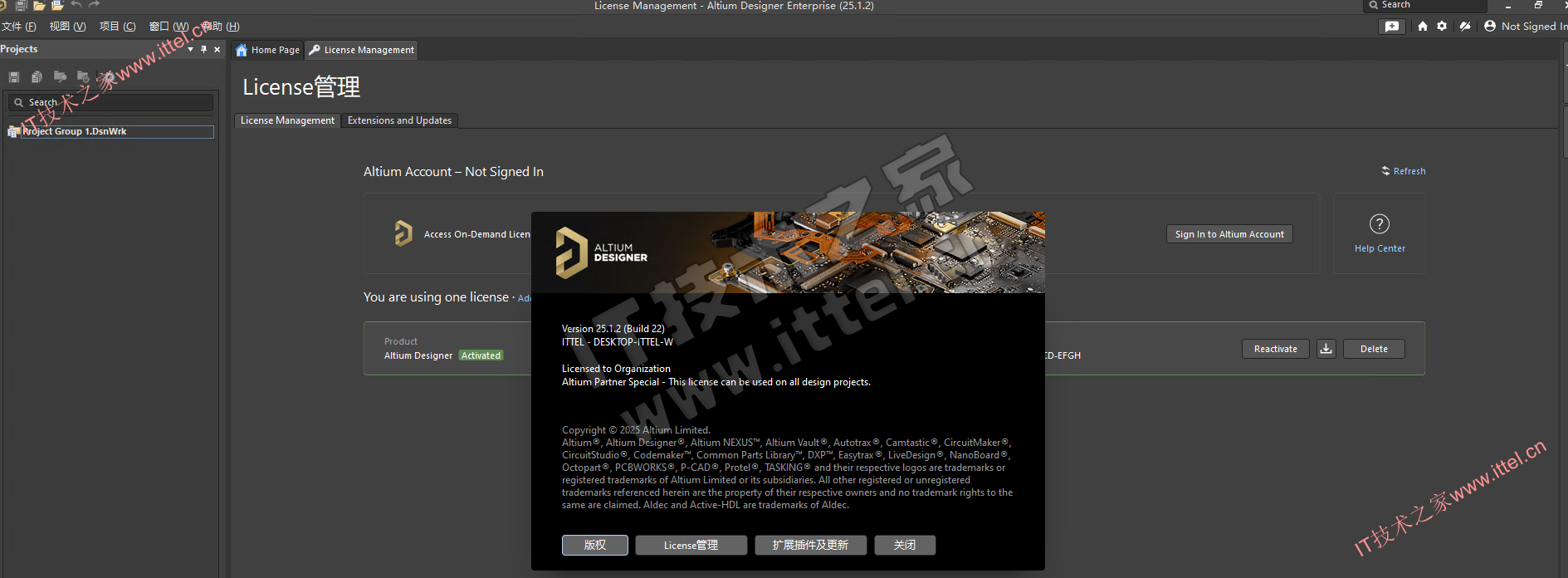

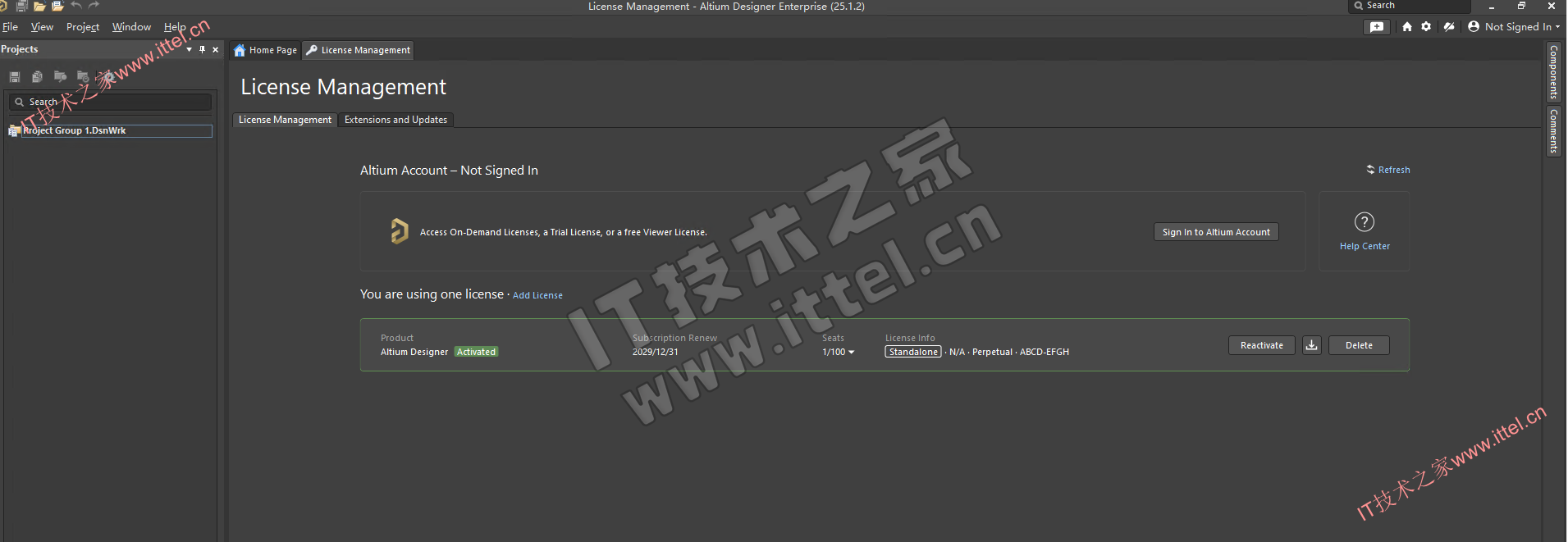

5、运行软件,下拉箭头选择Add standlone license file
6、指向tercel文件夹下的 ittel.alf文件
7、安装成功
中文设置方法
- 点击右上角小齿轮,选择General——>Localization——>勾选use localized resources
- 重新运行即是中文版
