Cimatron 2024 为工具制造商提供了一个端到端的解决方案,用于设计和制造型腔模具、五金模具,包括模具和电极,以及对任何CNC和EDM机器进行编程,用于型腔模具、五金模具、模板和单个零件制造。同时Cimatron在作为一个完全集成的系统使用时功能最为强大,但它也为更快的报价、工模具设计、电极创建和NC编程提供了独立的解决方案。
Cimatron 2024 是一个重大版本,在产品的所有领域引入了新功能,重点关注 5 个关键领域:自动化、简化的用户体验、生产力、流程管理和数字连接。
目录
Cimatron 2024 新功能
绘图/用户界面
- 高级工作流程增强功能,包括多视图间距、用于绘图更新的批处理、用于混合面的切线控制以及用于覆盖内部岛的简单选项。
- Cimatron 2024 引入了一个干净的新 GUI,用于控制绘图标准、改进的拔模分析可视化以及倒角面的自动链选择。
- CAD 用户还将享受许多 2D 绘图的新功能,例如将 PDF 作为真实几何图形和文本导入、新的最小距离尺寸标注、增强的符号以及改进的几何基准和公差 (GD&T)。
计算机辅助设计
- 模具制造商获得了针对肋结构的强大 CAD 增强功能,并增加了在一次操作中处理多条曲线的功能,并自动将肋几何形状延伸到零件侧壁。此外,Cimatron 2024 现在可以在无法生成完整肋骨的复杂场景中创建部分肋骨。
- 在模具设计中,3D 流道的结构得到了改进,可根据恒定体积、垂直方向或截面方向提供更好的设计控制。
- 电极设计是模具生产过程的一个关键方面。2024 版包括燃烧体操作的自动化,以优化电极体形状、电极延伸控制以及手动构造的非切割规则。

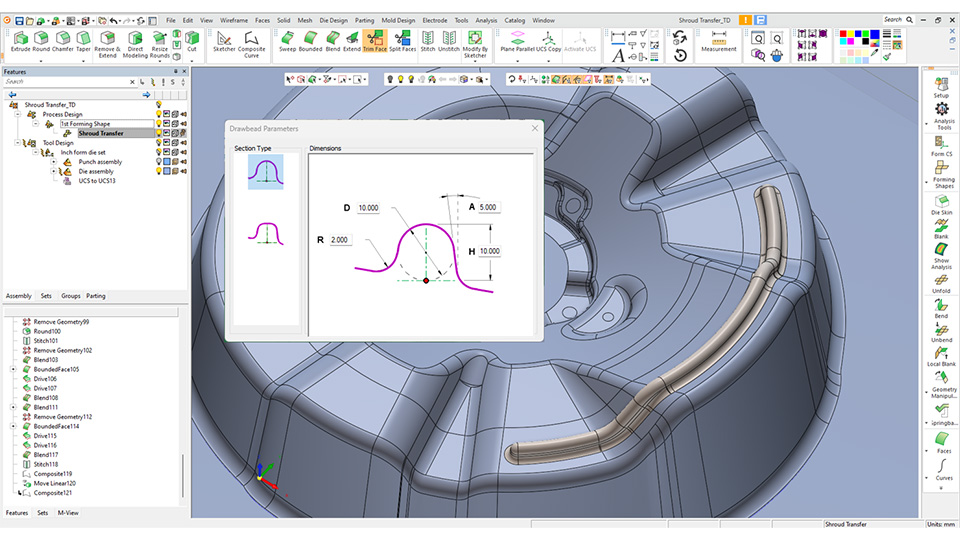

- 模具设计人员现在可以轻松构建 3D 拉延筋几何形状,以控制拉延操作期间的材料流动,从而实现零件的最佳成型,而不会出现裂纹和皱纹。新例程将根据截面类型生成拉延筋,并自动将结果混合到压边面中。
计算机辅助制造

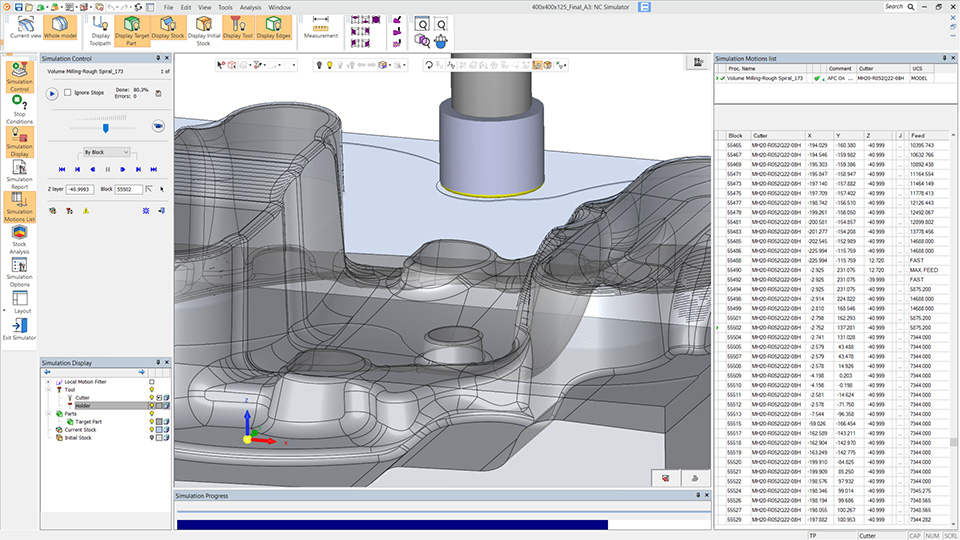

- 增强型自动进给控制 (AFC) 程序经过彻底重新开发,通过自动控制进给速率来优化粗加工工序的切削量,从而实现更平稳的运动、更快的加工时间、更长的刀具寿命以及更少的机床主轴和轴变化。
- Cimatron 2024 引入了新的 3 轴去毛刺程序,可沿锐边创建倒角或圆角形状。CAM 用户可以生成恒定宽度或恒定深度的倒角,以及恒定宽度或恒定半径的圆角。
- 对于 5 轴加工,该软件现在允许在粗加工期间自动使用之前 3 轴操作的剩余毛料。这使得可以使用较短的刀具来获得更高的稳定性。

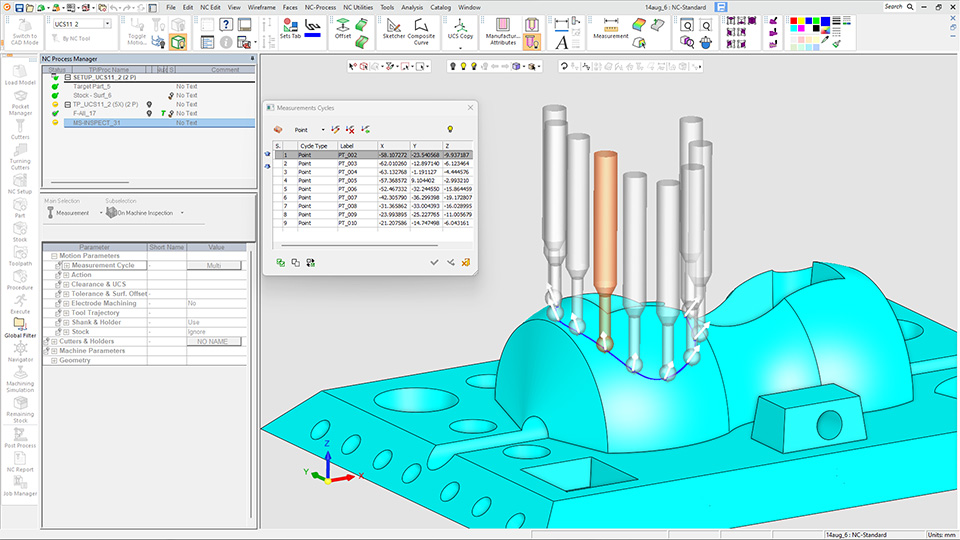

- 机上检测探测模块现在支持多点选择和圆柱形探头,从而实现更通用和更精确的检测过程。
数字连接
- Cimatron 2024 非常重视数字连接,该版本通过与 CoroPlus 刀具库和 TDM 刀具管理系统建立直接集成,释放了山特维克可乐满的强大功能。
- Cimatron 2024 包含与 NCSIMUL 的新集成,适合希望使用 NCSIMUL 模拟 G 代码的客户。所有相关数据(例如 G 代码、零件、库存、夹具和切削刀具)都会自动从作业管理器传输到 NCSIMUL。
Cimatron 2024.0 中文版安装视频教程
- Cimatron 2024.0 SP1 安装教程与Cimatron 2024.0类似,可参照安装。
整体安装步骤:
- 先安装2024主体,安装目录随便。
- 找到这个文件夹:C:\ProgramData\3D Systems\LicFiles\CimatronE\2024 把CML放进去
如果最后没有2024文件夹,手动创建一个。
如果最后看见2024文件夹,请删掉,重新手动创建一个。
这个目录,不是安装目录,切记!!
- 建立一个虚拟网卡,并改地址为:A42E99697CBE 过程中会读取VIRTNET60中一个文件
- 运行一键和谐
- 一键安装装汉化包
- 重启电脑
- 点NEW2开始干活,右键属性,始终以管理员运行。
备注
请一定做好保存工作,建议如下:
1:面板、快捷键、乱七八糟的都存好。
2:CE控制面板,有个地方可以导出全部配置。
3:把原来的DATA文件夹直接复制一份。
然后装了2024以后:
1:先找CE控制面板,导入全部配置。
2:没有的,导入上述1保存的东西。
3:还没有的,找上述3保存的直接复制。
相关文件下载
提供2个版本
- 最新Cimatron 2024.0 SP1 英文版
- Cimatron 2024.0 中文汉化版
